Универсальный девайс 3 в 1 для вешенок.

[Digi]

Несколько лет назад в голове сложилась концепция универсального аппарата для всех этапов гровинга вешенки в исследовательских целях. Один девайс задумывался как главбокс, автоматический инкубатор и парник. И вот, наконец-то план был воплощён в жизнь и аппарат прошёл полный цикл с выходом зрелых свежих фруктов.

Вся машина состоит из 3-х основных частей: рабочее пространство или "банка" с окошком, перчаточная крышка для главбокса, крышка с электроникой, переключателями управления, помпой, холодильником, освещением для инкубатора и парника.

В режиме главбокса "банка" кладётся на заднюю стенку окошком вверх, открытой частью к себе и устанавливается перчаточная крышка.

В режиме инкубатора к крышке с электроникой подключается греющий коврик (как написано на алиэкспресс "коврик для рептилий") располагающийся на дне "банки". Коврик автоматически включается когда температура опускается ниже установленного значения.

В режиме парника ещё есть небольшая ёмкость в которую аквариумной помпой накачивается воздух. В ёмкости воздух проходит через воду, туда же погружён УЗ генератор тумана, вода и воздух облучаются УФ лампой. Из ёмкости воздух с туманом подаётся в рабочее пространство ("банку").
Автоматика включает 12/12 часов освещение и помпу в "противофазе". Т.е. 12 ч. горит свет, затем 12 ч. работает воздушная помпа. Если влажность в "банке" падает ниже установленного значения - включается генератор тумана, при этом, если помпа выключена (горит свет), помпа на время увлажения тоже включается чтобы туман попадал в "банку". Всегда когда накачивается воздух, т.е. работает помпа, включается УФ лампа в ёмкости с водой. Сама лампа находится в сухом отсеке отделённом от воды прозрачным текстолитом. При повышении температуры в "банке" до установленного значения включается холодильник. На дно банки налито немного воды и установлена решётка чтобы контейнеры с грядками не стояли вводе съедая площадь испарения.

Холодильник на элементе пельтье выполнен как отдельный модуль устанавливающийся в отсек в крышке с электроникой. В этот же отсек вместо холодильника с пельтье можно положить конденсатор холода от переносного холодильника и закрыть крышкой.

По ходу дела родилось ещё одно усовершенствование после которого вся система в режиме парника заработала стабильно, холодильник стал включаться несравнимо реже и повысилась влажность. На внутренние стороны стенок "банки" с помощью магнитов прикреплены небольшие полотенца опущенные в воду на дне, а шланг через который подаётся воздух+туман заведён между стенкой и полотенцем. Энергия тепла проникающего из внешней среды через теплоизоляцию "банки" расходуется на испарение воды с полотенец, а воздушный поток проходящий через полотенце дополнительно усиливает испарение.

Замечания

Думаю, не нужно было так упорствовать на универсальности охлаждения. Можно было бы совсем отказаться от возможности использовать конденсатор холода и продумать более эффективный холодильник с элементами пельтье. Но пока нет сильной жары - и этого хватает.

УФ лампа в ёмкости с водой - возможно, перебор. На практике я её включаю только после замены воды на час-три. Прозрачная стенка из оргсекла между сухим отсеком с лампой и водой, видимо, под воздействием ультрафиолета+разница сред/температур, ещё хренпоймичего вся пошла паутинкой - как бы микроскопическими трещинами на поверхности, не протекает но стала мутной.

Наверно, ручки на крышке с электроникой не помешали бы. Изначально хотелось как можно более компактное устройство получить.

Предполагалась (была куплена) миниатюрная wi-fi камера, но как-то до неё так дело и не дошло, о чём совершенно не жалею. В окошко приятней все грядки разглядывать. :-)

А ещё, уже есть идея нового аппарата без функции главбокса, с усиленным охлаждением.


Фотки, конечно, ужасного качества получились...

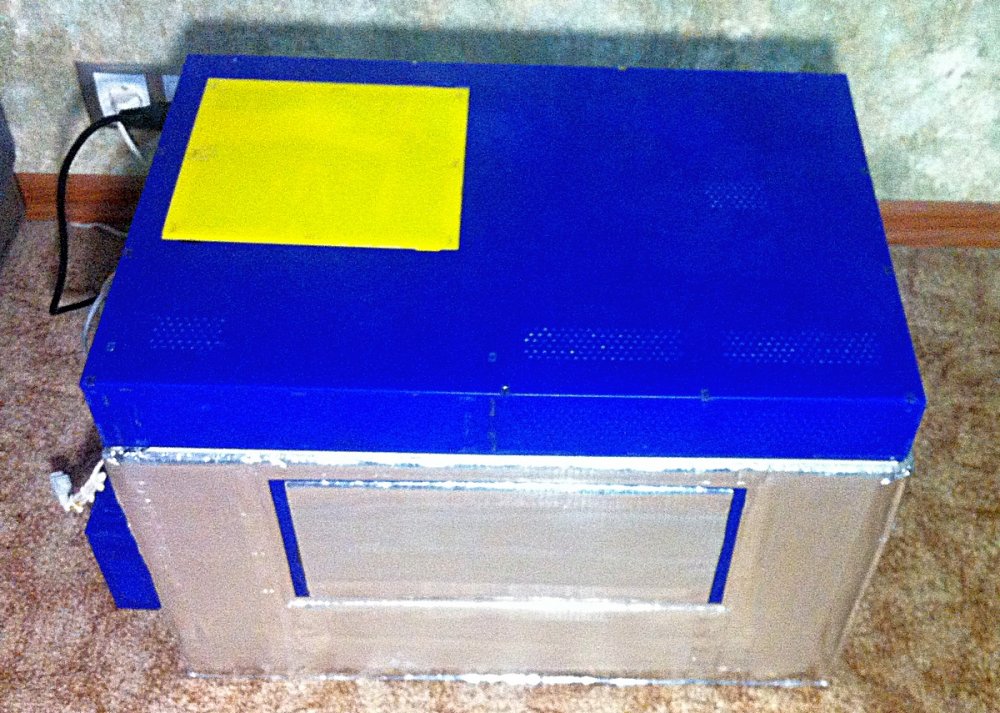

В собранном виде.

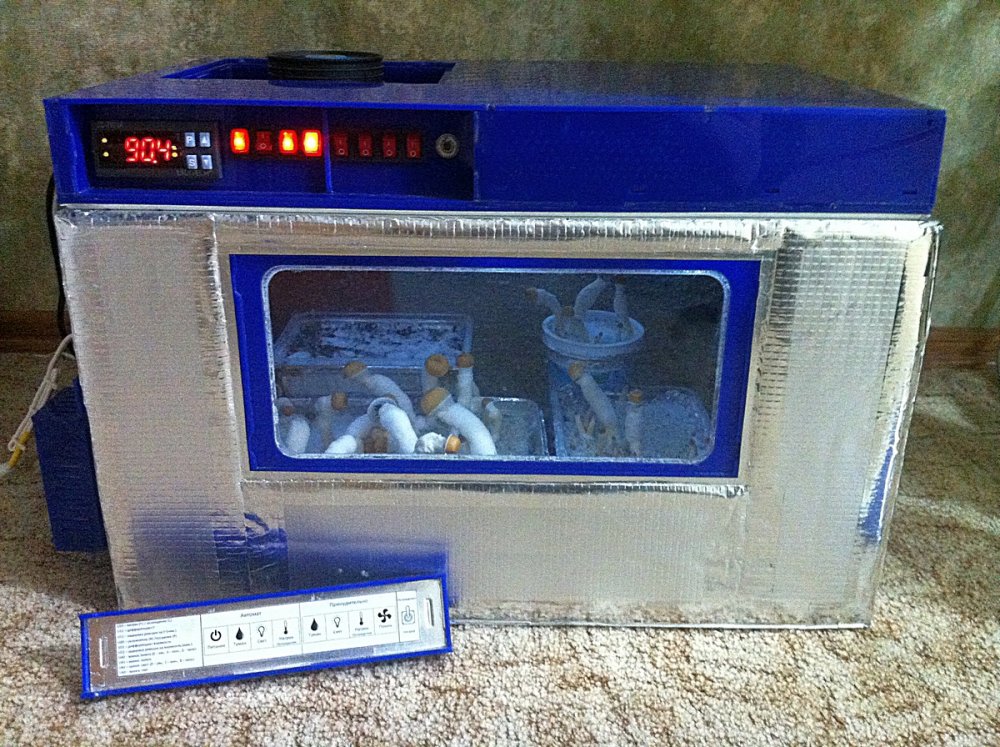

Открыта крышка с дисплеем и переключателями, крышка внизу, на её обратной стороне памятка по режимам и переключателям. Открыто окно "банки".



На левой стенке установлена съёмная ёмкость с водой, УЗ генератором тумана и УФ лампой. Рядом дроссель для УФ лампы.

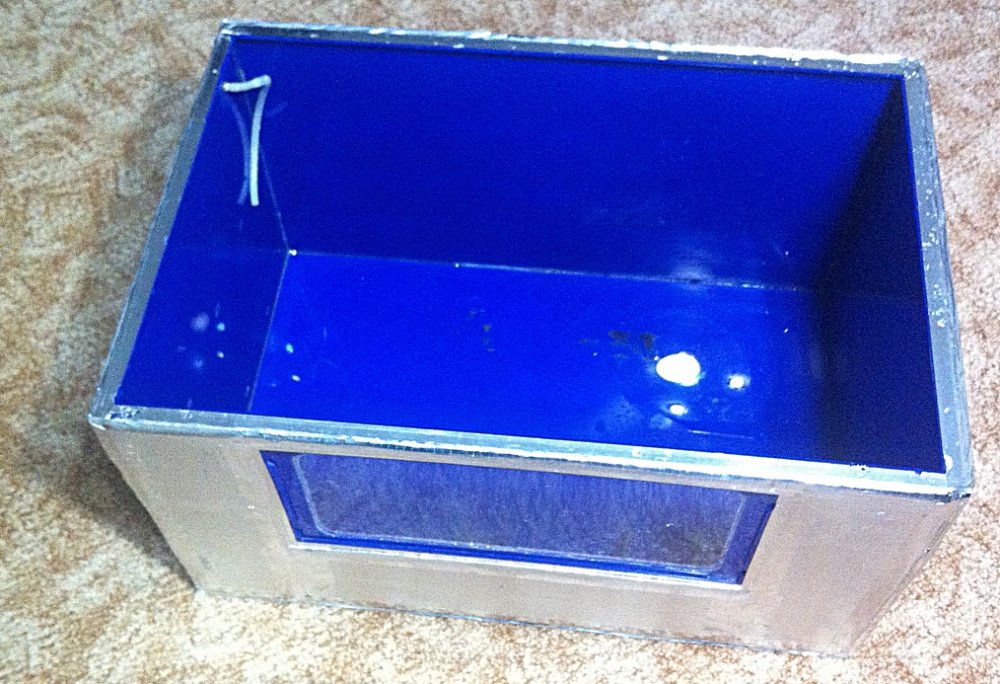

"Банка"

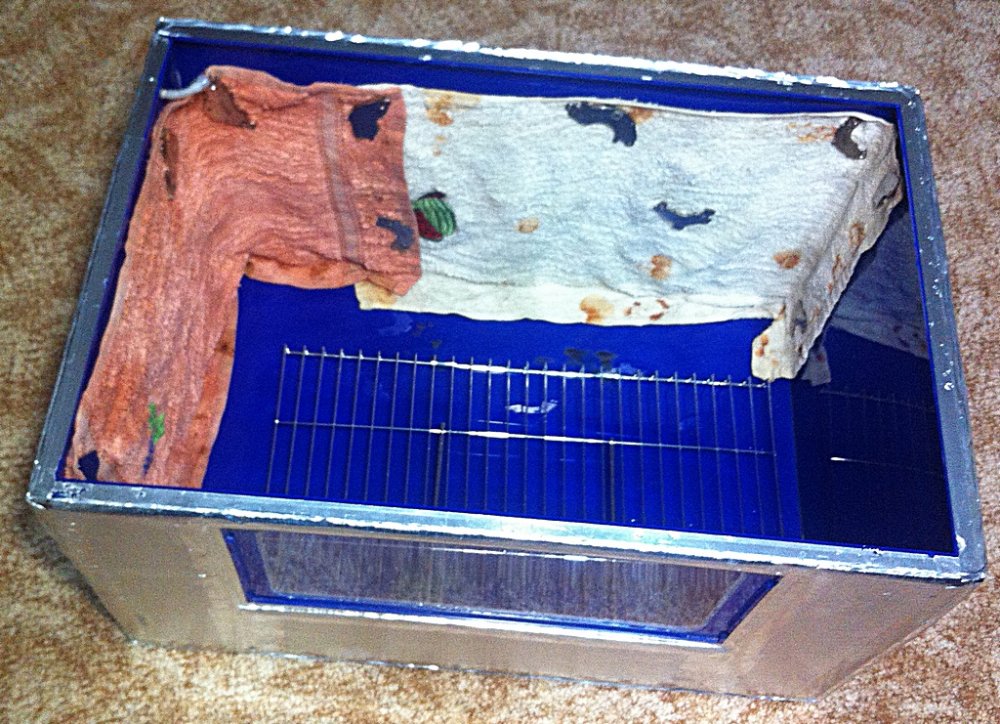

"Банка" в режиме парника. На стенках полотенца. На дне решётка для установки контейнеров.



Нижняя часть крышки со светодиодами и радиатором охлаждения. Справа внизу шланг для отвода углекислого газа в режиме парника и разъём для подключения греющегося коврика в режиме инкубатора.

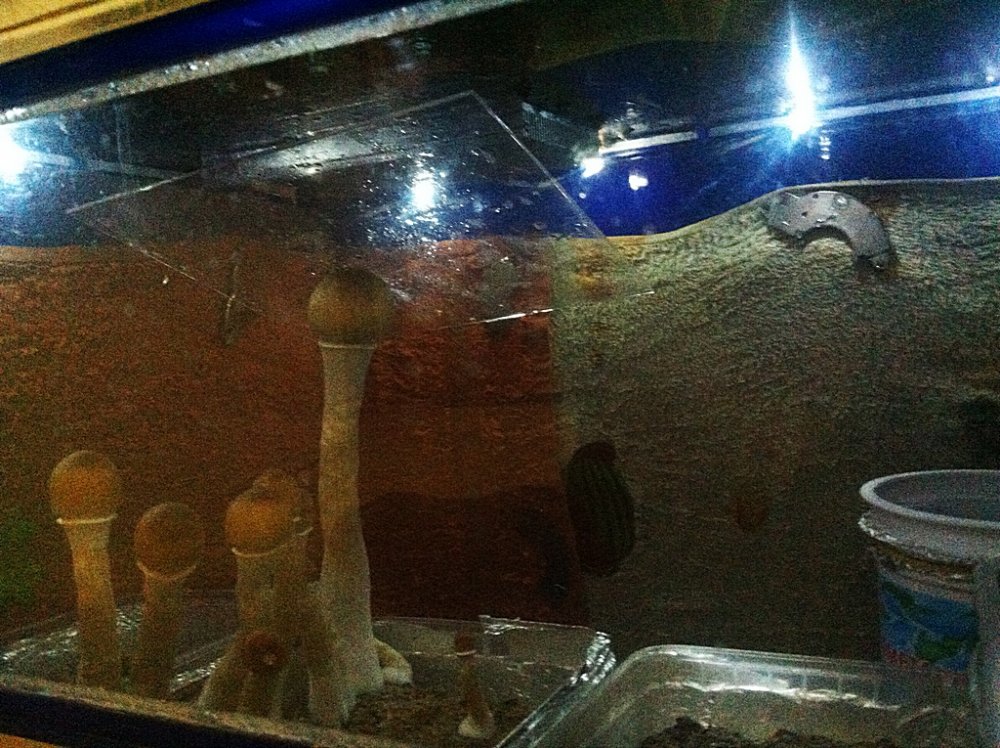

Вид в окно. Под радиатором охлаждения подвешено оргстекло для стекания капающего конденсата в сторону.

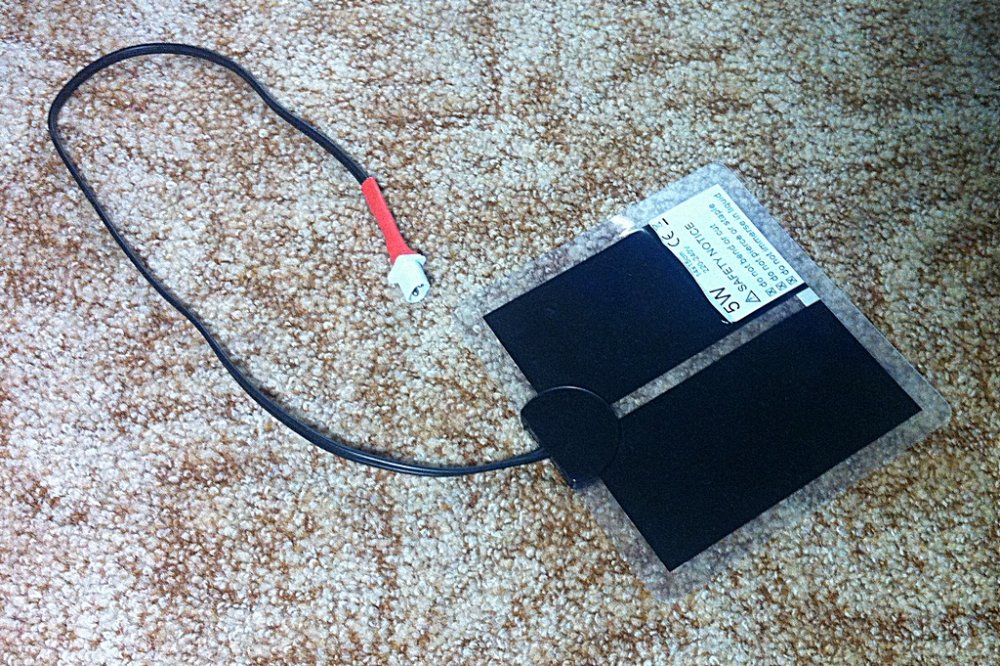

Коврик для подогрева.

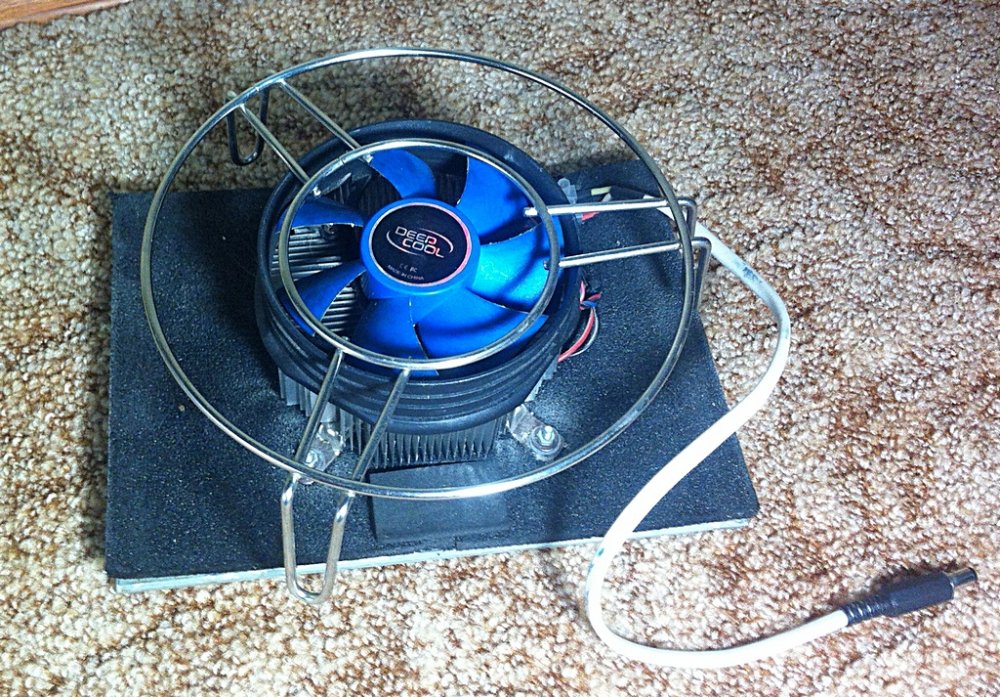

Холодильник с элементом пельтье.

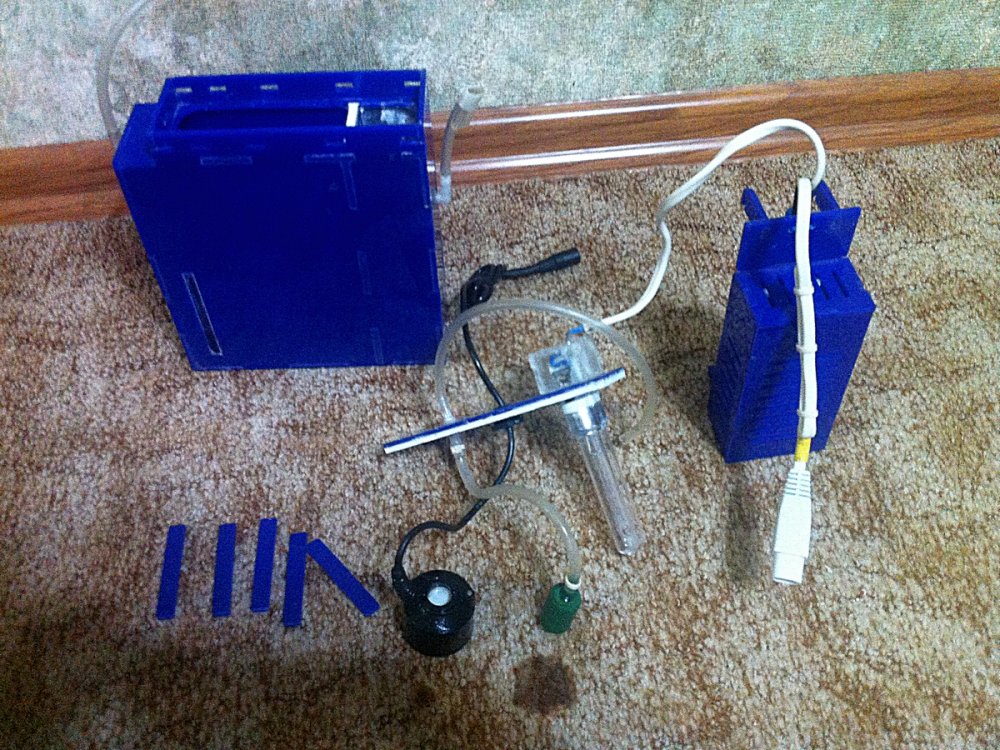

Ёмкость для генерации тумана. Все компоненты.

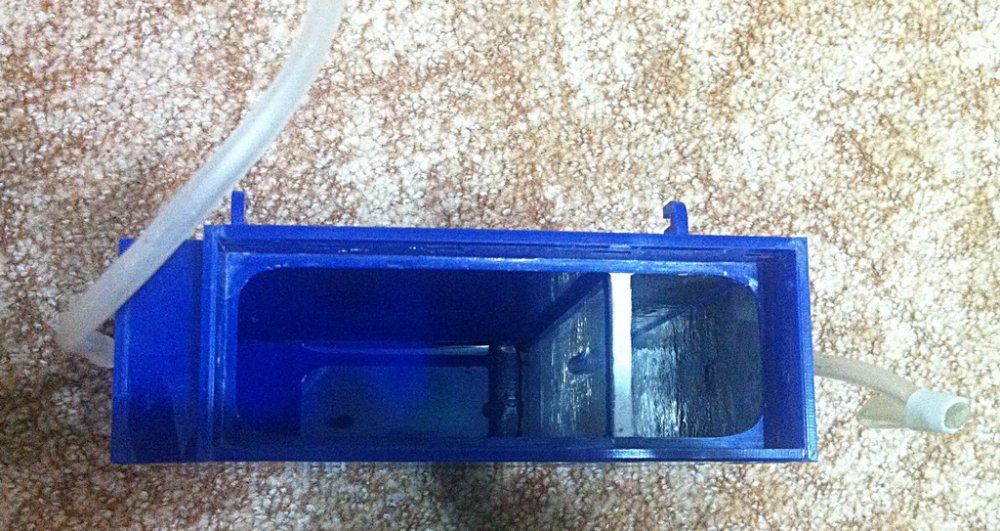

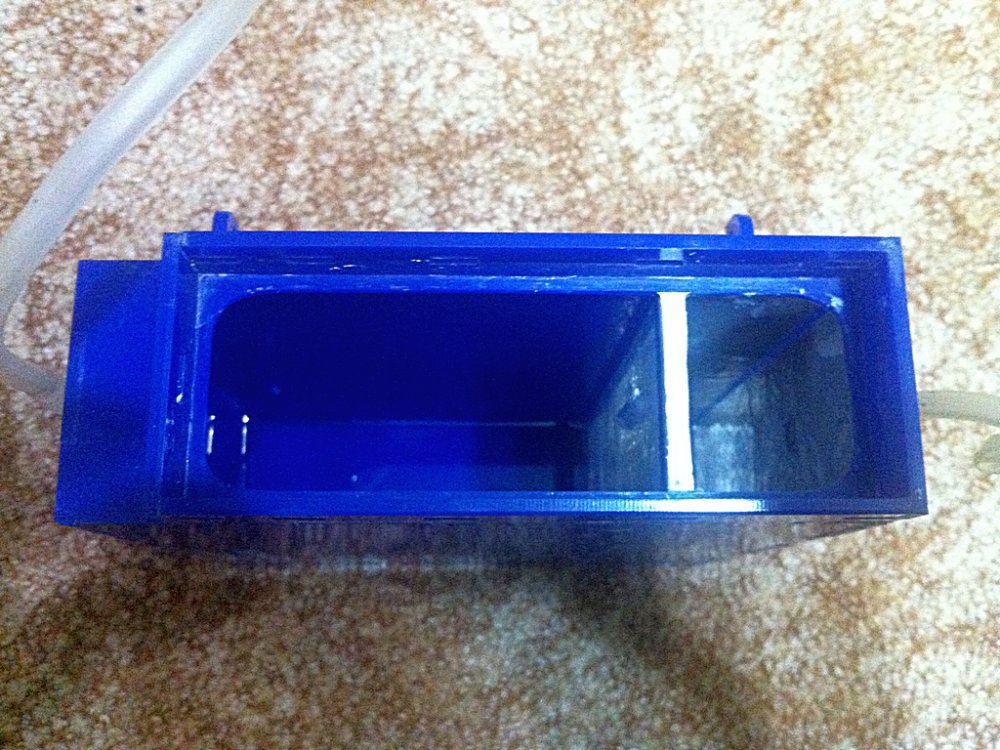

Вид сверху. Левый отсек для воды, правый - сухой, для УФ лампы.



Снята верхняя крышка... эм... крышки. Электронная начинка и помпа, в общем.

Изменено 25 июня, 2021 пользователем Digi

[djafarchik]

Еще технологичный гров

распиши бро что почем покупалось во сколько девайс обошелся* ск в час он потребляет кв?

[mrzimm]

Обалдеть, ультимативная штука. Респект
Собираю что то подобное, но гораздо проще - чисто на поддержание температуры

[Digi]

3 часа назад, djafarchik сказал:

распиши бро что почем покупалось во сколько девайс обошелся* ск в час он потребляет кв?

По деньгам - сложно сразу сказать. Всё делалось довольно долго, не торопясь с большими паузами.

Попробую прикинуть, самому интересно. То что покупалось на али:

• Радиатор холодильника - 767 р.
• Теплопроводящая прокладка под радиатор  - 227 р.
• Теплоизоляционная самоклейка - 1393 р.
• Пельтье - 246 р.
• Мозг следящий за температурой, влажностью, светом - 2011 р.
• Разъём для холодильника - 117 р.
• БП для тумана - 490 р.
• БП для холодильника - 530 р.
• БП для света - 226 р.
• Реле включения помпы вместе с туманом - 111 р.
• Тумано-генератор - 190 р.
• Аквариумный УФ серилизатор из которого взята лампа и дроссель - 2883 р.
• Нагревающийся коврик - 353 р.
• Воздушный шланг, переходники - 274 р.
• Клеммная колодка - 190 р.

 Итого на али потрачено - 10008 р.

Светодиоды, радиатор с нагревающейся стороны пельтье, вентилятор, лист нержавейки, помпа, алюминиевый скотч, провода, выключатели, дихлорэтан - покупались в магазинах или находились в своём или чужом хозяйстве, оценить сложно. Копейки.

Решётка - половина решётки для жарки мяса, цену не помню, не копейки :-)

Ещё ощутимо стоило оргстекло 3мм из которого сделана вся конструкция, думаю, (тут) не меньше 10000 р. Резка на лазерном станке - бесплатно.



По аппетиту в ваттах должно быть немного. Управляющее устройство - миллиамеры, игнорируем. В режиме инкубатора - только коврик 5 Вт, когда он греет. В режиме парника - где-то ватт 65 при включённом одновременно холодильнике и тумане, что происходит не постоянно. Это максимумы, т.е. в среднем за сутки должно быть вполне скромно.

Изменено 25 июня, 2021 пользователем Digi

[djafarchik]

23 минуты назад, Digi сказал:

Итого на али потрачено - 10008 р.

неплохо)) за 15 к можно слабенький кондишен  сплит купить или  бу шку переносной кондишен)

вот уже когда увлечение -деньги есть не жалеешь для грибов ничего



[Digi]

1 минуту назад, djafarchik сказал:

неплохо)) за 15 к можно слабенький кондишен  сплит купить или  бу шку переносной кондишен)

вот уже когда увлечение -деньги есть не жалеешь для грибов ничего



Да, временное удовлетворение результатом оценить невозможно. :-) Траты были сильно размазаны во времени, несколько лет к этому шёл. Даже прототип был из 4мм оргсекла, но его разорвало сдетанировавшими парами спирта, как перчатки в руки не вплавились - не знаю. :-)

Не используйте зажигалку и спирт одновременно в главбоксе.

[djafarchik]

1 час назад, Digi сказал:

но его разорвало сдетанировавшими парами спирта, как перчатки в руки не вплавились - не знаю. :-)

 ну бывает чё)) многие через это же прошли но не говорят, хорошо что что без повреждений серьезных остался
